概述:

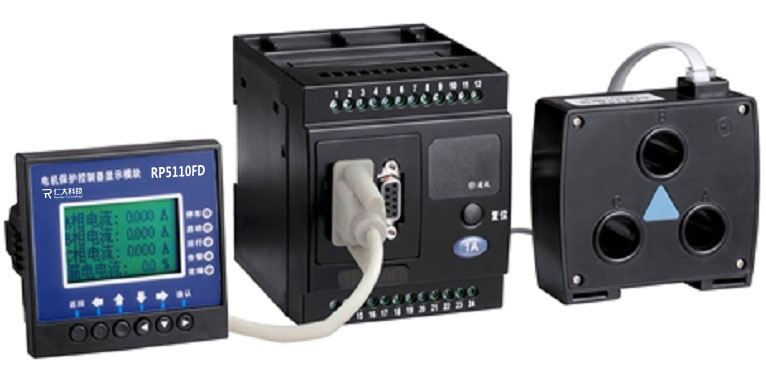

RP5110FD智能型低压马达保护器是仁大科技针对电动机在电力、石化、轻工、煤炭、纸业、钢铁等各种应用场合产生的故障而研发的智能型电动机保护装置。适用于保护交流50Hz,额定工作电压为AC380V的各种电机。产品与交流接触器、软起动器、塑壳断路器配合为低压交流电动机回路出现的短路、堵转、定时限过载、反时限过载、断相、不平衡、漏电、接地、过压、欠压等故障引起的危害予以保护,并通过后台系统实现专业的解决方案。是一款集马达保护、测量与信号采集、马达启停控制与远程控制等功能于一体的综合型设备。

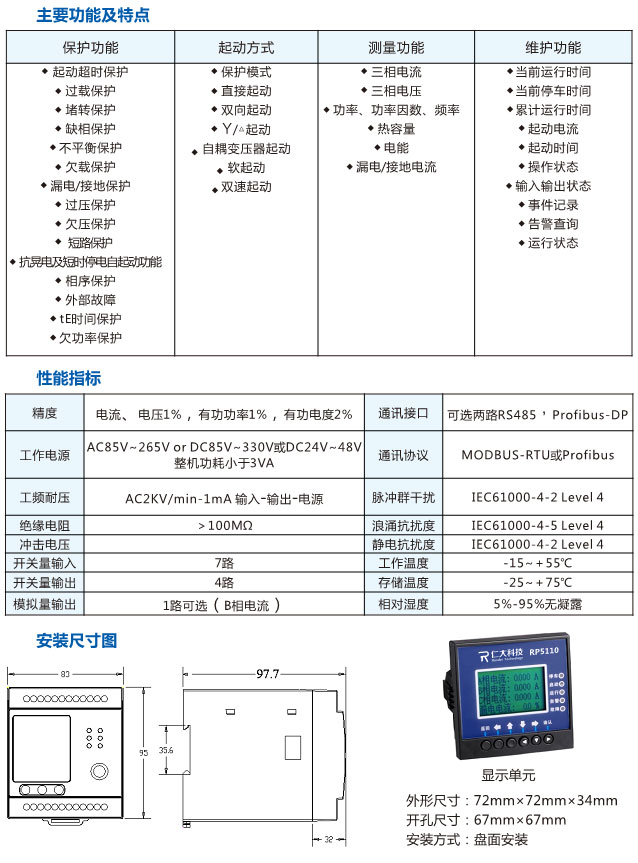

基本功能
1、多种保护(短路、定时限过载、反时限过载、断相、不平衡、漏电、接地、过压、欠压、相序、Te时间保护等故障保护)
2、全电量测量(电流、电压、功率等电量)和热容量
3、多种通讯接口可选①RS485 MODBUS-RTU通讯,②PROFIBUS-DP通讯、4-20mA输出、漏电保护/接地保护二选一、7路有源或无源开光量输入,4路继电器输出、LCD中文显示,可通过显示器操作电动机、抗晃电,短时欠、失压分批重起动。

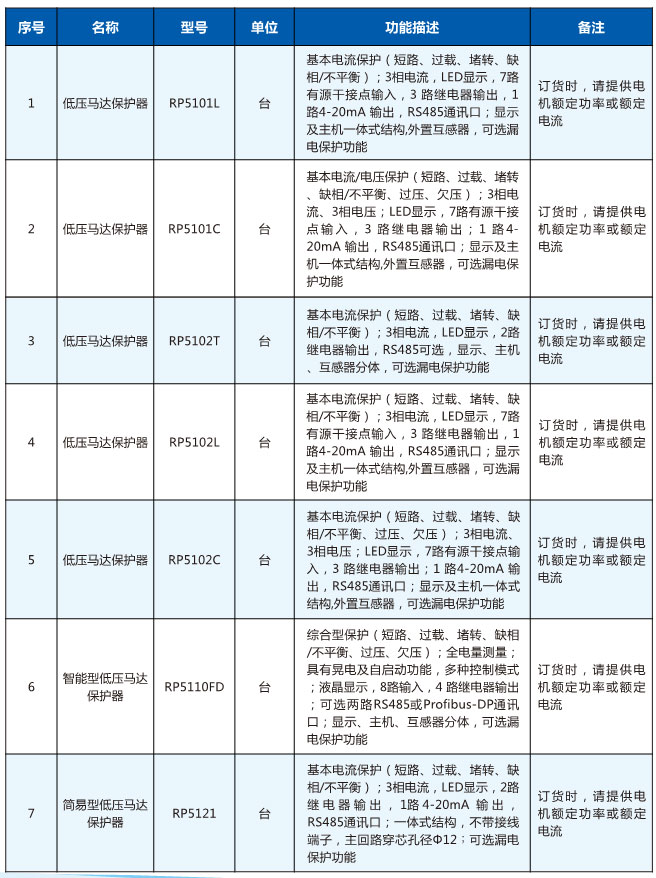

选型指南
RP5110FD:①干接点输入;②有源接点输入
额定电流:① 1A;② 5A;③ 25A;④ 100A;⑤ 250A;⑥ 500A;⑦ 820A;
控制方式:① 直接启动;② 双向启动;③ Y/△起动;④ 自耦变压器降压启动;⑤ 保护模式;⑥ 软启动;⑦ 双速启动;⑧ 断路器启动;
附加功能:① 4-20mA输出;② 漏电保护;③ 一路MODBUS-RTU通讯接口;④ 抗晃电功能;⑤ Profibus-DP通讯口;⑥ 两路MODBUS-RTU通讯接口;
注:1:智能电机保护控制器分两种保护方式,一种是保护模式,另一种是控制模式。保护模式下保护继电器采用常闭接点,此方式只起保护,并不控制电动机起停,而是通过外部起停按键控制交流接触器,和热继电器的保护方式相同,所以电动的起动方式和保护器无关。这样的模式特点是保护控制器接线简单。控制保护模式分直接起动、双向起动、Y/△起动、自耦变压器起动,控制保护模式下保护继电器采用常开接点,并检测交流接触器状态,保护器可以自行控制继电器而相应控制交流接触器,或接收命令起动或停车(开关量、显示面板、通讯命令),如果要求抗晃电及短时停电自起动功能就要选择控制保护模式。这种方式是保护控制器接线复杂,简化电动机二次控制电路并实现多种控制方式。
