概述：

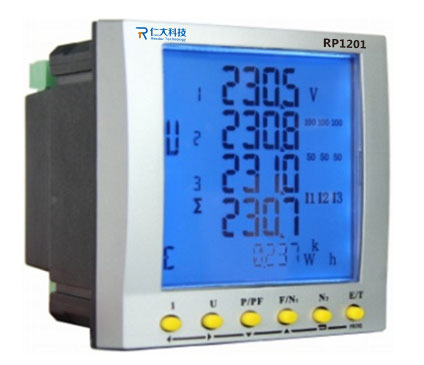

RP1201是一款集数据采集、信号告警、计量控制等功能于一体的三相多功能网络仪表，适用于各电压等级的变配电系统。该款仪表可替代多种指针或数显仪表，继电器，变送器等电力元件。针对部分对电能质量管理要求高的客户，仪表可提供高达37次谐波分量和总谐波畸变率THD的监测。仪表配置有RS485通讯接口，并可扩展Profibus-DP通讯接口，完全满足远程集中监控的要求。大屏幕液晶显示界面，插拔式接线端子，嵌入式开孔安装方式，使仪表在应用中更便捷，安装更方便目前该款产品广泛应用于大型建筑、工业企业、港口、机场、高速公路等众多行业。

基本功能
1、三相电流/电压，不平衡电流，三相有功/无功/视在/功率因数/频率等全电量测量功能，提供四象限电度计量功能，分时电度及复费率计量；
2、3-37次谐波分量监测，THD总谐波畸变率监测，谐波越限告警等电能质量监测
3、需量统计功能；
4、标配1路RS485通讯接口，MODBUS协议，可扩展Profibus-DP通讯接口；
5、大屏幕FSTN液晶显示，LED背光，低功耗长寿命；
6、可选配多种扩展模块；

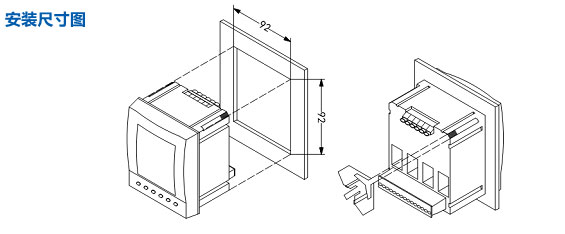

7、主机尺寸：96 mm×96 mm×61mm，模块尺寸：88 mm×58 mm×26.5mm；

选型指南
RP1201：基本型
测量参数：① 1A；② 5A；
工作电源：①AC20V~60V；②AC85V~265V or DC85V~330V
扩展模块：详见装置选型表

 应用场合
适用于110kV及以下各电压等级进线、出线回路
建议主要用于10kV进出线、400V进线，实现本回路全电量测量，开关故障等信号采集，遥控，谐波监测等功能，与RP1209（单相馈线），RP1206或RP1207（三相馈线）等装置配合应用。
