系统概况
仁大科技RS800变电站综合自动化系统，为适应变电站综合自动化和无人值班的发展要求，总结了多年的变电站综合自动化研究、开发和工程经验的基础上，采用新一代硬件平台，而推出的新一代集变电站微机保护与测控、数据采集与控制、变电站程序化操作和在线式一体化五防于一体的综合自动化系统。系统基于先进的通信网络技术设计，具有开放、分层分布式结构，能无缝地接入各厂家的保护测控装置及其它智能设备、各级调度主站。

主要功能
●测量监视功能
●数据处理功能
●分析统计功能
●操作控制功能
●防误闭锁功能
●告警处理及事故追忆
●保护信息管理
●VQC电压无功自动调节
●远动及数据转发
●报表打印及管理
●权限管理
●WEB发布与远程维护
●GPS对时

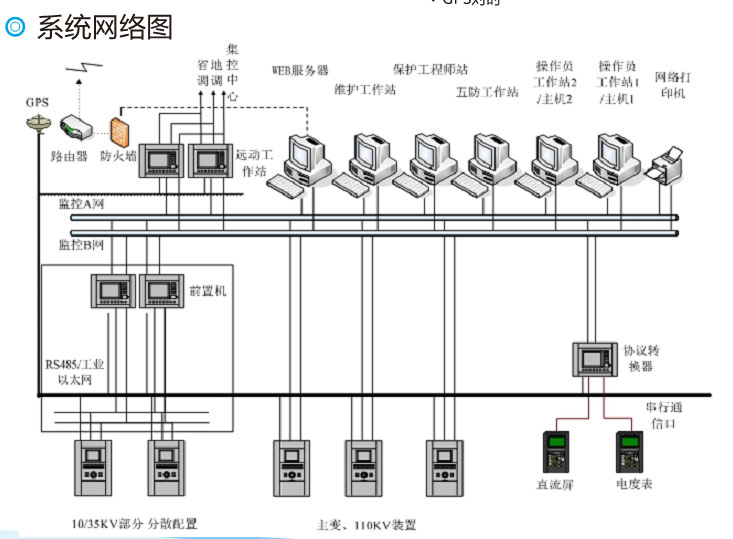

站控层：RS800变电站综合自动化系统站控层包括主机、操作员工作站、系统维护工程师站、继保工程师站、远动工作站、防误系统、GPS 对时设备、网络接口装置、电量计费系统的接口、公用接口设备等。站控层的主要功能是为变电站提供运行、管理、工程配置的界面，并记录变电站内的所有相关信息。按既定规约将有关数据信息送向调度或控制中心，接收调度或控制中心有关控制命令并转间隔层、过程层执行。

通讯层：通讯层设备主要用于间隔层设备与站控层设备的通讯连接和规约转换，RP9000系列通讯管理单元提供了RS485、GPRS、以太网口、CAN总线等丰富接口，多达60种标准电力行业通讯规约的集成，能灵活的接入行业主流厂家设备；通过规约转换和数据打包处理，实现数据的告诉可靠传输。仁大科技通讯层设备可提供单网、双网冗余、光纤环网等多种网络拓扑结构，同时RP9000系列高可靠的抗干扰能力，有效保障系统通讯的稳定性。

间隔层：RP8000系列微机保护与测控装置主要实现保护、测控等主要功能，包括汇总本间隔过程层实时数据信息，实施对一次设备保护控制功能，实施本间隔操作闭锁功能，实施操作同期及其他控制功能，对数据采集、统计运算及控制命令的发出具有优先级别的控制，完成与过程层及站控层的网络通信功能。保证网络通信的可靠性。

主要设备
●RW2101智能变配电管理软件
●RP9101通讯管理机
●RP8000系列微机保护与测控装置
